Label Connector

Version 25.3.9469

Label Connector

The Label connector generates Zebra Programming Language (ZPL) labels based on a template, which is filled in at runtime using XML as input.

Key Capabilities

  • ZPL label generation from XML input with template-based customization
  • Compatible with XML Map connector for automated label creation workflows
  • Dynamic field substitution using ${…} syntax for thermal printer output

Overview

The Label connector converts input XML into ZPL files based on a predefined XML template, which enables automated and consistent label creation for printing on Zebra thermal printers. It is compatible with the XML Map connector as well as raw XML input. However, the primary use case is for XML to be mapped to the ZPL structure represented in XML using a flow that goes from an XML Map to a Label connector.

Connector Configuration

This section contains all of the configurable connector properties.

Settings Tab

Configuration

Settings related to establishing the connection.

  • コネクタId コネクタの静的な一意の識別子。
  • コネクタの種類 コネクタ名とその機能の説明が表示されます。
  • コネクタの説明 コネクタとフローにおけるロールについて自由形式の説明を記載するオプションのフィールド。

Template

  • ZPL Template The ZPL file to use as a template. When you create a Label connector, Arc pre-fills this field with a ZPL template to use as a starting point. See Generating a ZPL Document for details.

Automation Tab

Automation Settings

Settings related to the automatic processing of files by the connector.

  • Send Check this to have the connector automatically send files when they are ready.

Performance

コネクタへのリソースの割り当てに関する設定。

  • 最大ワーカー数 このコネクタでファイルを処理するためにスレッドプールで消費されるワーカースレッドの最大数。設定すると、高度な設定ページのパフォーマンス設定セクションのデフォルト設定がオーバーライドされます。
  • 最大ファイル数 コネクタに割り当てられた各スレッドが送信するファイルの最大数。設定すると、高度な設定ページのパフォーマンス設定セクションのデフォルト設定がオーバーライドされます。

アラートタブ

アラートとサービスレベル（SLA）の設定に関連する設定。

コネクタのE メール設定

サービスレベル（SLA）を実行する前に、通知用のE メールアラートを設定する必要があります。アラートを設定をクリックすると、新しいブラウザウィンドウで設定ページが開き、システム全体のアラートを設定することができます。詳しくは、アラートを参照してください。

サービスレベル（SLA）の設定

サービスレベルでは、フロー内のコネクタが送受信すると予想される処理量を設定し、その量が満たされると予想される時間枠を設定できます。CData Arc は、サービスレベルが満たされていない場合にユーザーに警告するE メールを送信し、SLA を At Risk（危険） としてマークします。これは、サービスレベルがすぐに満たされない場合に Violated（違反） としてマークされることを意味します。これにより、ユーザーはサービスレベルが満たされていない理由を特定し、適切な措置を講じることができます。At Risk の期間内にサービスレベルが満たされなかった場合、SLA はViolated としてマークされ、ユーザーに再度通知されます。

サービスレベルを定義するには、予想処理量の条件を追加をクリックします。

  • コネクタに個別の送信アクションと受信アクションがある場合は、ラジオボタンを使用してSLA に関連する方向を指定します。
  • 検知基準（最小）を、処理が予想されるトランザクションの最小値（量）に設定し、毎フィールドを使用して期間を指定します。
  • デフォルトでは、SLA は毎日有効です。これを変更するには、毎日のチェックをOFF にし、希望する曜日のチェックをON にします。
  • 期間終了前にステータスを’At Risk’ に設定するタイミングを使用して、SLA がAt Risk としてマークされるようにします。
  • デフォルトでは、通知はSLA が違反のステータスになるまで送信されません。これを変更するには、‘At Risk’ 通知を送信のチェックをON にします。

次の例は、月曜日から金曜日まで毎日1000ファイルを受信すると予想されるコネクタに対して構成されたSLA を示しています。1000ファイルが受信されていない場合、期間終了の1時間前にAt Risk 通知が送信されます。

Advanced Tab

Advanced Settings

Settings not included in the previous categories.

  • ローカルファイルスキーム コネクタがアウトプットするメッセージにファイル名を割り当てるスキーム。ファイル名にマクロを動的に使用して、識別子やタイムスタンプなどの情報を含めることができます。詳しくは、マクロ を参照してください。

Message

Message settings determine how the connector searches for messages and manages them after processing. You can save messages to your Sent folder or you can group them based on a Sent folder scheme, as described below.

  • Sent フォルダに保存 チェックすると、コネクタで処理されたファイルをコネクタのSent フォルダにコピーします。
  • Sent Folder Scheme Instructs the connector to group files in the Sent folder according to the selected interval. For example, the Weekly option instructs the connector to create a new subfolder each week and store all sent files for the week in that folder. The blank setting instructs the connector to save all files directly in the Sent folder. For connectors that process many transactions, using subfolders can help keep files organized and improve performance.

Logging

  • Log Level The verbosity of logs generated by the connector. When you request support, set this to Debug.
  • Log Subfolder Scheme Instructs the connector to group files in the Logs folder according to the selected interval. The Weekly option (which is the default) instructs the connector to create a new subfolder each week and store all logs for the week in that folder. Leaving this setting blank tells the connector to save all logs directly in the Logs folder. For connectors that process many transactions, using subfolders helps keep logs organized and improves performance.
  • Log Messages Check this to have the log entry for a processed file include a copy of the file itself. If you disable this, you might not be able to download a copy of the file from the Input or Output tabs.

Miscellaneous

Miscellaneous settings are for specific use cases.

  • Other Settings Enables you to configure hidden connector settings in a semicolon-separated list (for example, setting1=value1;setting2=value2). Normal connector use cases and functionality should not require the use of these settings.

Generating a ZPL Document

The Label connector reads an XML input file into the ZPL template specified in the Template field, and uses the data from the template to generate ZPL labels.

Default ZPL Template

Arc pre-fills the Template field with a ZPL template to use as a starting point. This documentation does not go into detail on how to use the ZPL language: you need to learn that outside of Arc. You can modify other aspects and dynamic fields of the ZPL template as necessary, but here is the default content:

^XA
^FX Top section with logo, name and address.
^CF0,60
^FO50,50^GB100,100,100^FS
^FO75,75^FR^GB100,100,100^FS
^FO93,93^GB40,40,40^FS
^FO220,50^FDIntershipping, Inc.^FS
^CF0,30
^FO220,115^FD1000 Shipping Lane^FS
^FO220,155^FDShelbyville TN 38102^FS
^FO220,195^FDUnited States (USA)^FS
^FO50,250^GB700,3,3^FS
^FX Second section with recipient address and permit information.
^CFA,30
^FO50,280^FD${name}^FS
^FO50,320^FD${address}^FS
^FO50,360^FD${address2}^FS
^FO50,400^FD${city}^FS
^FO175,400^FD${state}^FS
^FO225,400^FD${zip}^FS
^FO50,440^FD${country}^FS
^CFA,15
^FO600,300^GB150,150,3^FS
^FO638,340^FDPermit^FS
^FO638,390^FD123456^FS
^FO50,500^GB700,3,3^FS
^FX Third section with barcode.
^BY5,2,270
^FO100,550^BC^FD${barcode}^FS
^FX Fourth section (the two boxes on the bottom).
^FO50,900^GB700,250,3^FS
^FO400,900^GB3,250,3^FS
^CF0,40
^FO100,960^FDCtr. X34B-1^FS
^FO100,1010^FDREF1 F00B47^FS
^FO100,1060^FDREF2 BL4H8^FS
^CF0,190
^FO470,955^FDCA^FS
^XZ

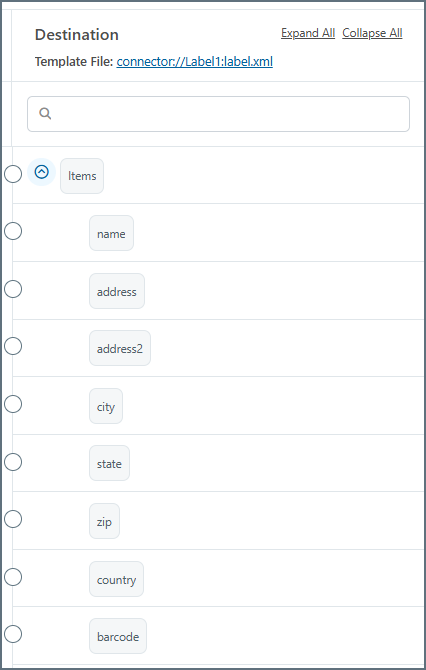

The elements using the ${...} syntax (such as ${name} in the content above) are what Arc pulls from the input XML passed into the connector. When you put an XML Map connector in front of a Label connector in a flow, the destination side of the mapping shows these fields, as shown in the following image.

If you map XML to these elements and feed it through the flow, the Label connector output (when viewed with a tool that reads .zpl files) contains the same ZPL data with the values filled in:

^FO50,280^FDCharlie^FS
^FO50,320^FD123 Address Street^FS
^FO50,360^FDUnit 2^FS
^FO50,400^FDGotham^FS
^FO175,400^FDNY^FS
^FO225,400^FD12345^FS
^FO50,440^FDUnited States^FS
...
^FO100,550^BC^FD02271994^FS

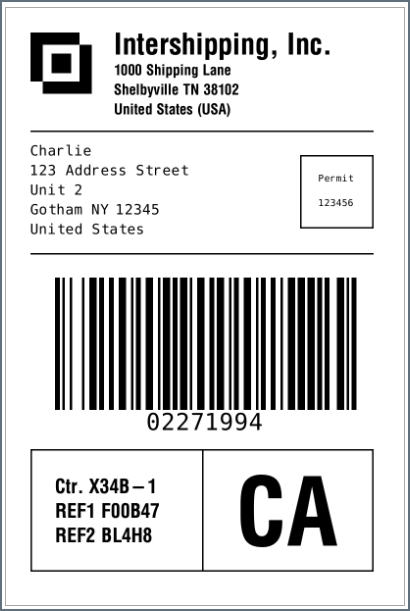

Finally, when you run the ZPL through a reader to make the label, it looks like this:

Macros

ファイルの命名規則にマクロを使用することで、組織の効率とデータの文脈的理解を高めることができます。マクロをファイル名に組み込むことで、識別子、タイムスタンプ、ヘッダー情報などの関連情報を動的に含めることができ、各ファイルに有益なコンテキストを付与できます。これにより、組織にとって重要な詳細をファイル名に反映させることができます。

CData Arc はこれらのマクロをサポートしており、すべて次の構文を使用します：%Macro%

Macro 説明
ConnectorID コネクタのConnectorID を返します。
Ext コネクタが処理中のファイルの拡張子を返します。
Filename コネクタが処理中のファイルのファイル名（拡張子を含む）を返します。
FilenameNoExt コネクタが処理中のファイルのファイル名（拡張子なし）を返します。
MessageId コネクタがアウトプットするメッセージのMessageId を返します。
RegexFilename:pattern コネクタで処理中のファイルのファイル名にRegEx パターンを適用します。
Header:headername コネクタが処理中のメッセージのヘッダー（headername）の値を返します。
LongDate システムの現在の日時を長い形式（例：Wednesday, January 24, 2024）で返します。
ShortDate システムの現在の日時をyyyy-MM-dd 形式（例：2024-01-24）で返します。
DateFormat:format システムの現在の日時を指定されたフォーマット（format）で返します。使用可能な日付フォーマットについては、サンプル日付フォーマット を参照してください。
Vault:vaultitem 指定されたvault 項目の値を返します。

例

%Ext% や%ShortDate% などの引数を必要としないマクロもありますが、引数を必要とするマクロもあります。引数を渡すマクロはすべて次の構文を用います：%Macro:argument%

以下は、引数を渡すマクロの例です。

  • %Header:headername%：headername はメッセージのヘッダー名です。
  • %Header:mycustomheader% は、インプットメッセージで設定されたmycustomheader ヘッダーの値を返します。
  • %Header:ponum% は、インプットメッセージで設定されたponum ヘッダーの値に対応します。
  • %RegexFilename:pattern%：pattern は正規表現パターンです。例えば、%RegexFilename:^([\w][A-Za-z]+)% はファイル名の最初の単語と照合し、大文字と小文字を区別せずに結果を返します（test_file.xml はtest に変換されます）。
  • %Vault:vaultitem%:vaultitem は、vault のアイテム名です。例えば、%Vault:companyname% はVault に保存されているcompanyname アイテムの値を返します。
  • %DateFormat:format%：format は使用可能な日付フォーマットです（詳細はサンプル日付フォーマット を参照してください）。例えば、%DateFormat:yyyy-MM-dd-HH-mm-ss-fff% はファイルの日付とタイムスタンプを返します。

以下の例に示すように、より詳細なマクロを作成することもできます。

  • 複数のマクロを1つのファイル名にまとめる：%DateFormat:yyyy-MM-dd-HH-mm-ss-fff%%EXT%
  • マクロの外側にテキストを含める：MyFile_%DateFormat:yyyy-MM-dd-HH-mm-ss-fff%
  • マクロ内にテキストを含める：%DateFormat:'DateProcessed-'yyyy-MM-dd_'TimeProcessed-'HH-mm-ss%
